Todo de un mismo proveedor

El grupo Witzenmann ofrece una gama de productos coordinada para la construcción de instalaciones.
Contacto

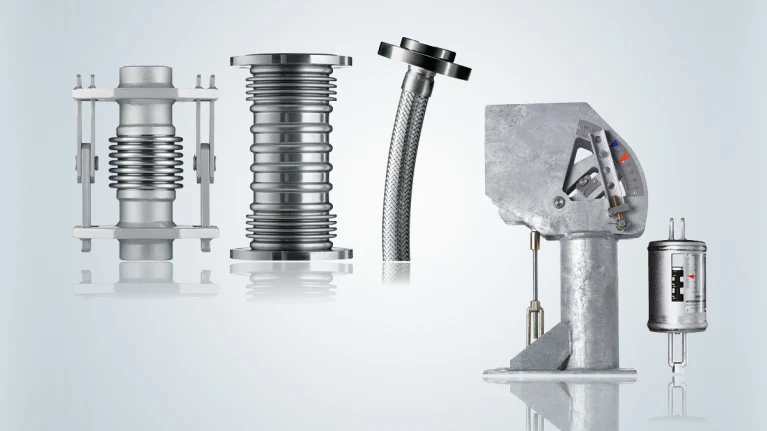

Elementos flexibles para la construcción de instalaciones y tuberías

Nuestras soluciones de compensadores, mangueras metálicas, fuelles metálicos y soportes de carga variable y constante ofrecen la solución perfecta para cada aplicación en la construcción de instalaciones industriales.

Siguiendo los dos programas de cálculo en la construcción de tuberías Intergraph CAESAR II y Sigma Rohr2, diseñamos nuestros productos de soporte de tuberías variables y orientados a los objetivos. Nuestra herramienta de diseño FLEXPERTE especialmente adaptada cuenta con las interfaces necesarias que permiten la transferencia de las especificaciones del producto acabado como modelos CAD 3D de manera directa en la planificación y el diseño.

Aplicaciones en la construcción de instalaciones y tuberías

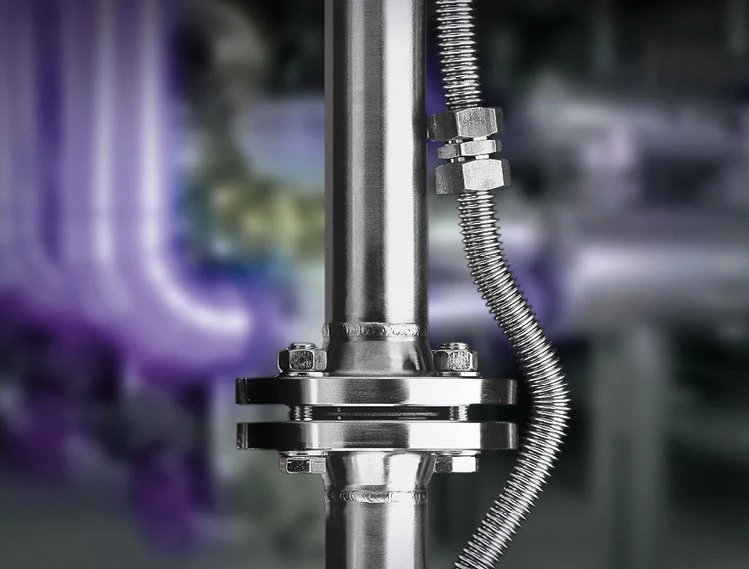

Sistema de cinta calefactora flexible

La manguera de cinta calefactora flexible calienta la tubería debajo del aislamiento con vapor/agua caliente hasta un máximo de 200 °C. Gracias a su gran superficie corrugada, la transmisión del calor es óptima. La facilidad con la que se dobla la manguera corrugada permite un montaje sencillo y sin problemas.

  • Alta eficiencia de intercambio de calor
  • Ahorro de costes gracias a un montaje sencillo y ondulado
  • No es necesario soldar
  • No es necesario doblar
Cinta calefactora flexible

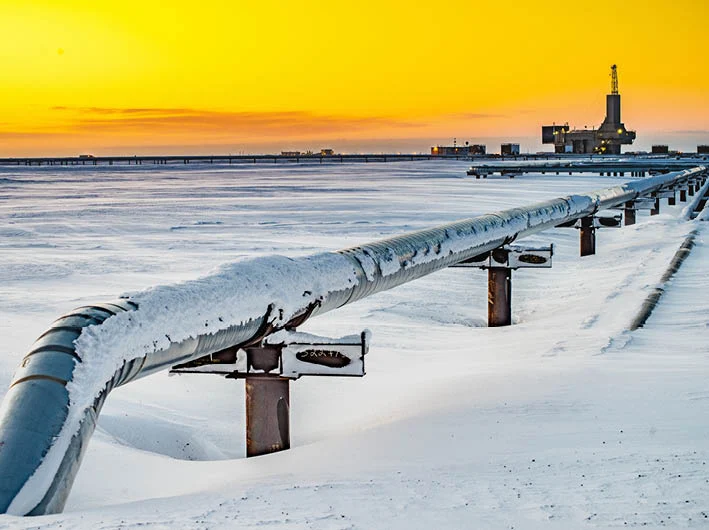

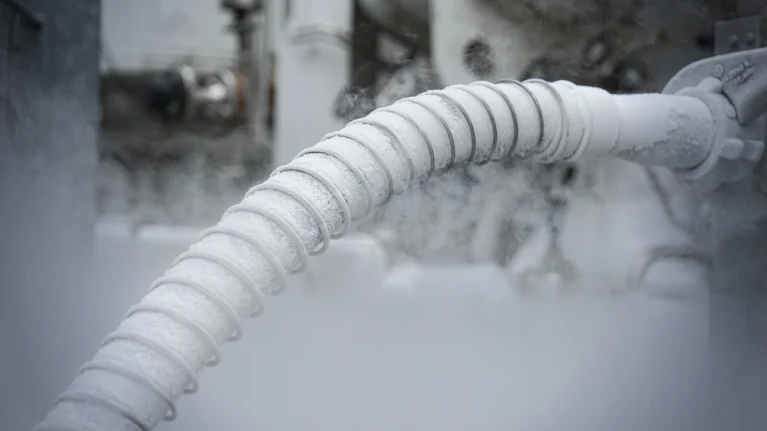

Temperatura mínima

Flexibilidad a - 260 °C

Para el sector de temperatura mínima o criogénica, disponemos en nuestro programa de mangueras metálicas de una sola capa y de capa doble, así como de compensadores y fuelles de temperatura mínima aislados.

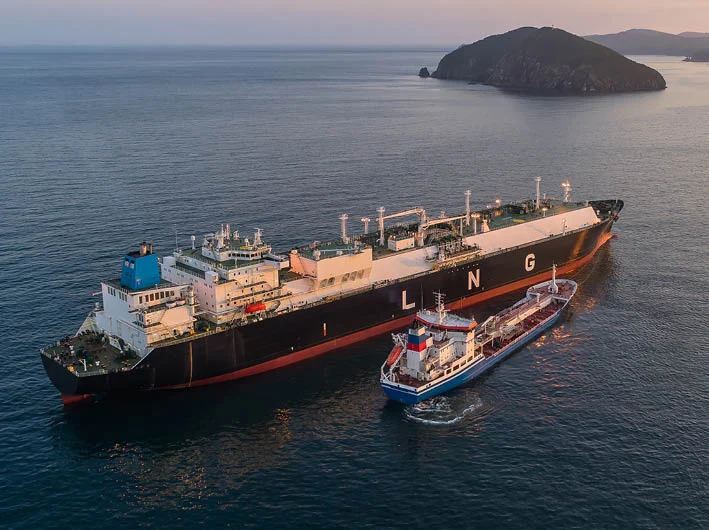

Entre los posibles campos de aplicación se incluye el transporte de gases líquidos, la industria química y las instalaciones de investigación.

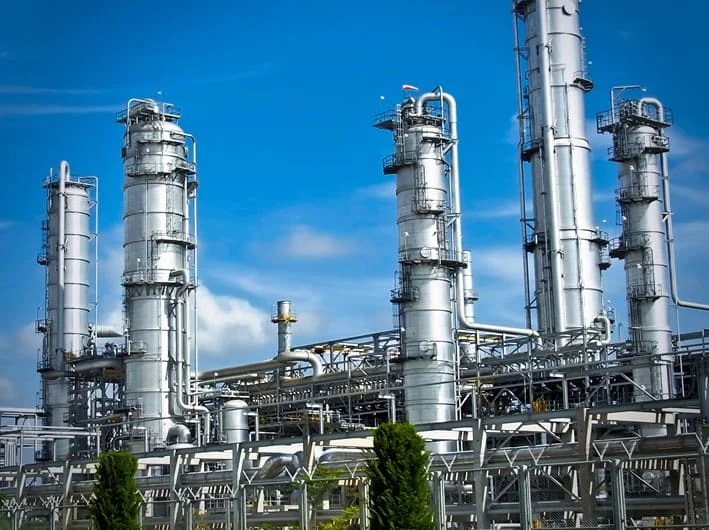

Refinería FCC después del proceso Catofin

Desafío para materiales e ingeniería en el sector de altas temperaturas.

Cracking catalítico fluido

Para proteger un compensador de temperaturas extremas, se incorpora un revestimiento refractario en el interior (Cold wall-Design) o se trabaja con materiales resistentes a altas temperaturas, como Alloy 800H o Alloy 625 (Hot wall-Design). Para el revestimiento refractario, las estructuras Hexmesh o los anclajes de acero inoxidable están soldados y fundidos con hormigón especial y, en caso necesario, armazón metálico. En el área del fuelle metálico, las camisas interiores aisladas protegen contra las altas temperaturas del medio.

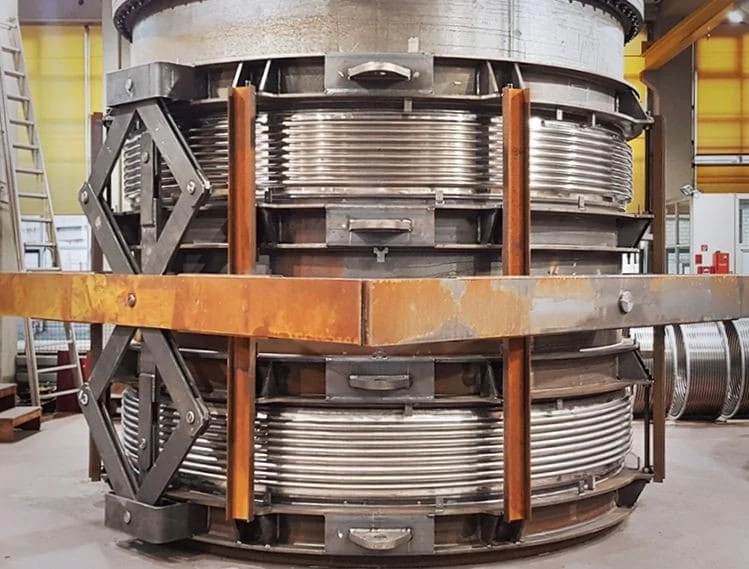

Como los compensadores universales de hormigón son muy pesados, en este caso se utilizan pantógrafos como tirante. Evitan que el fuelle se doble por el peso del tubo intermedio. Al mismo tiempo, el pantógrafo distribuye las cargas de manera uniforme en los elementos de fuelles.


Catofin

Witzenmann es una de las pocas empresas que cuenta con certificación para el suministro de instalaciones Catofin en el sector de altas temperaturas. Con ingeniería inteligente y soluciones patentadas, contamos con una gran ventaja tecnológica en este caso.

  • Hot/Cold Wall-Design combinado con carga de soldadura reducida
  • Diseño FEM
  • Soluciones detalladas patentadas
  • Gran durabilidad

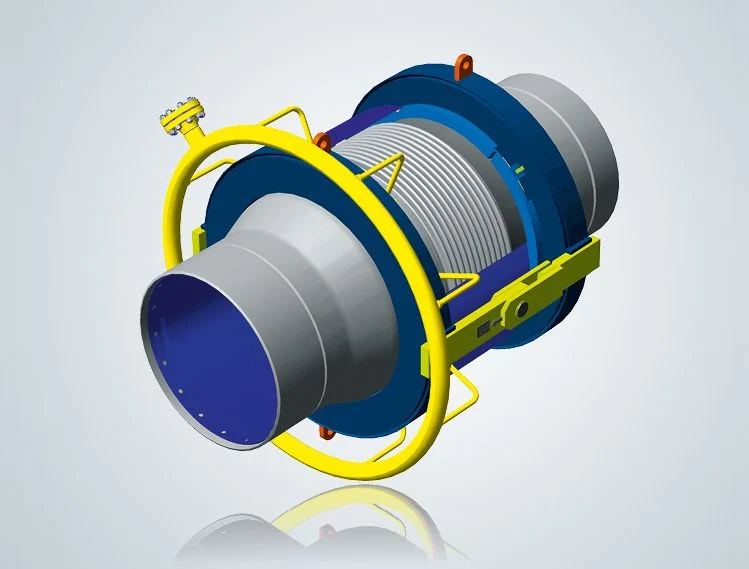

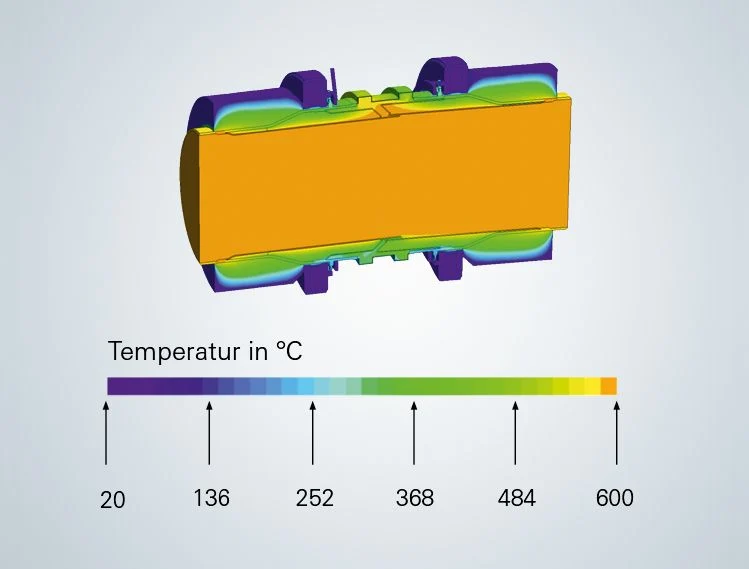

CFD 3D

Con CFD 3D (mecánica de fluidos computacional) se calculan las presiones, temperaturas y velocidades de caudal de los medios móviles dentro de geometrías fijas. En este caso, para un compensador con camisas interiores retrolavadas para calcular la distribución de temperatura y de caudal del gas propano inyectado como caudal de bloqueo.

850 °C850 °C850 °C
Temperatura del entorno
DN 3600
Compensador fabricado más grande para FCC
27 t
Compensador de peso individual para instalación FCC en África

Próximos pasos

Configurar un producto

Configure productos según sus propias necesidades de forma rápida y sencilla con nuestra herramienta FLEXPERTE.

Detalles:

  • Diseño de productos estándar
  • Preparación de fichas técnicas
  • Preparación de solicitudes

Download: versión del cliente FLEXPERTE

FLEXPERTE: el programa de diseño para toda la gama de productos del grupo Witzenmann con una división específica de funciones

  • Mangueras metálicas
  • para compensadores anclados
  • Fuelles metálicos
  • Cojinetes, soportes y apoyos

Además de las fórmulas de cálculo, también se almacenan datos de dibujo y dibujos CAD en 3D completos. El programa está provisto de interfaces PDS y PDMS, es versátil y tiene aplicación universal.
