Soportes y apoyos de carga variable

Contacto

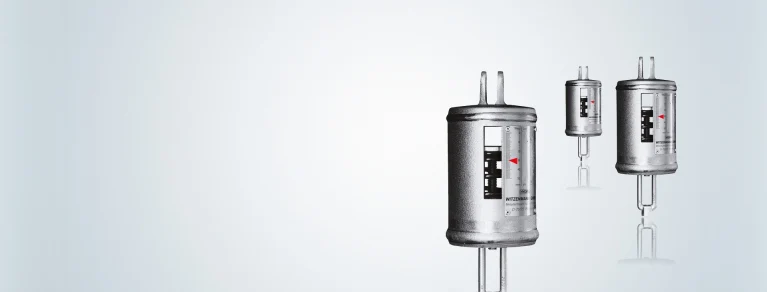

Los soportes y apoyos de carga variable HYDRA® son soportes de tubería móviles con una capacidad de carga linealmente variable. Tienen una fricción muy baja y se desvían solo por la mínima de la capacidad de carga. El bloqueo continuo patentado mantiene la placa de fuelle en su posición y solo puede liberarse si la carga es correcta.

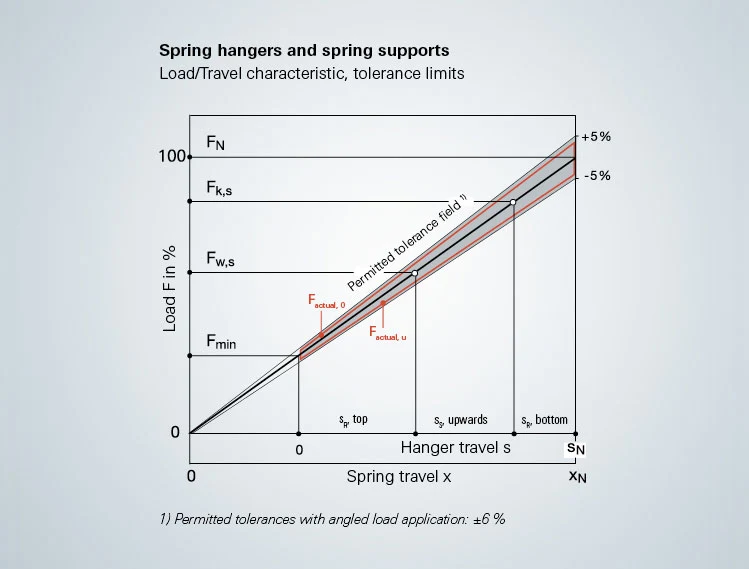

Características de carga/recorrido

Características: diagrama de carga/recorrido con los límites de tolerancia aplicados en reconocidas regulaciones (p. ej., VGB-R 510 L, KTA 3205.3). El resistente diseño, la producción y el tratamiento térmico especial garantizan a largo plazo una curva fuerza-desplazamiento linealmente invariable de los muelles utilizados.

Carga inicial: Fmín.
Carga nominal: FN
Carga objetivo, frío (carga en frío): Fk, s
Carga objetivo, caliente (carga en caliente): Fw, s
Coeficiente elástico: R
Recorrido total: xN
Recorrido nominal: sN
Recorrido objetivo: sS
Reserva de recorrido: sR

Más información

Tipos de soportes de carga variable

El soporte doble con travesaño es perfecto para colgar tuberías que pasan cerca de la estr...

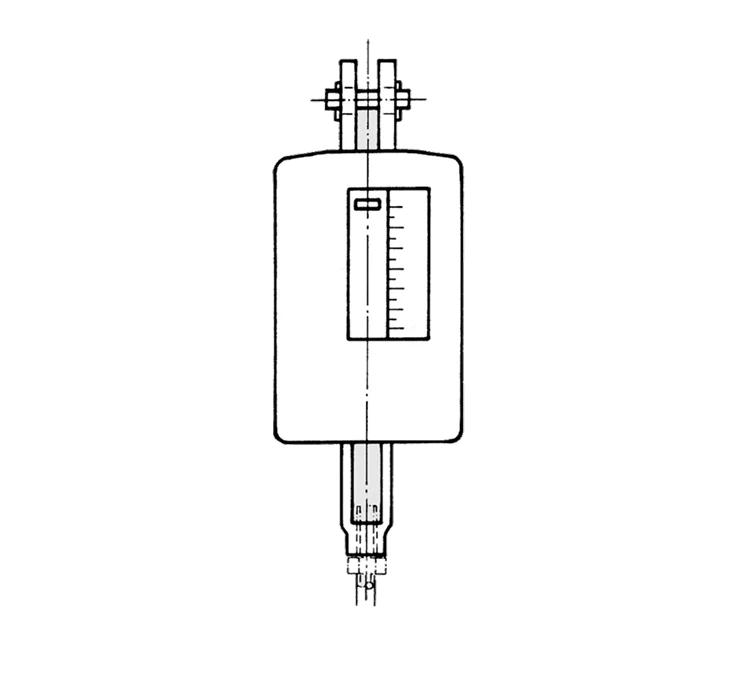

Soporte de carga variable con lengüeta doble, para conectar una estructura de soporte situ...

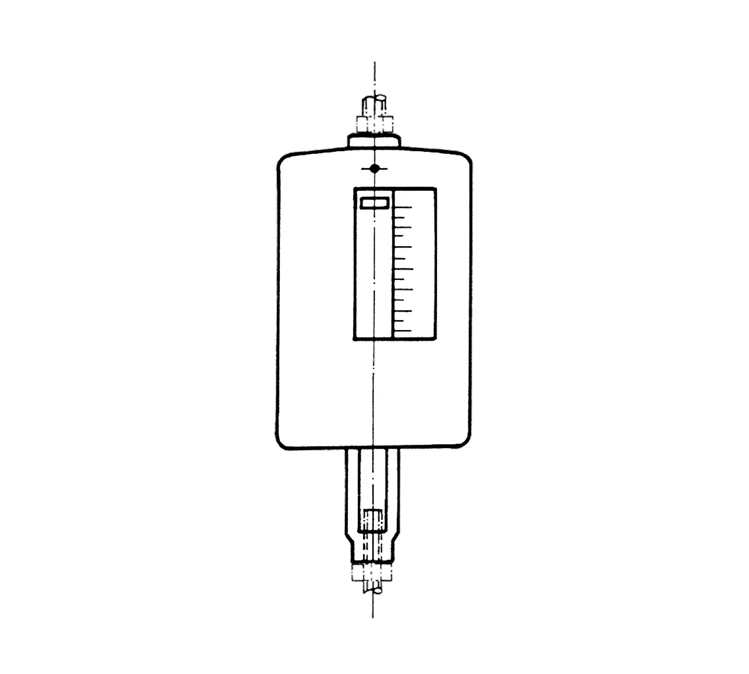

Soporte de carga variable con conexión roscada, la varilla roscada permite la instalación ...

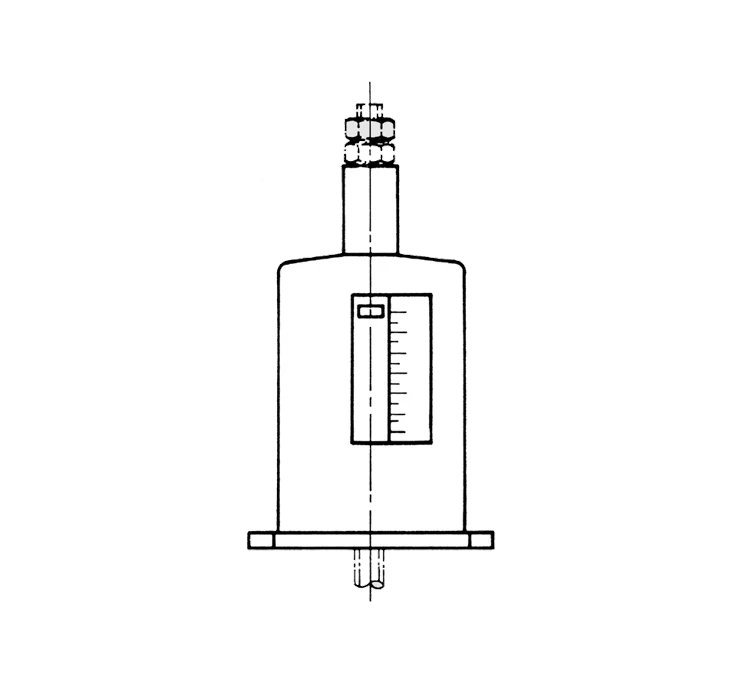

Soporte de carga variable para varilla de conexión continua, perfecto para colocar sobre l...

Modelos de apoyos de carga variable

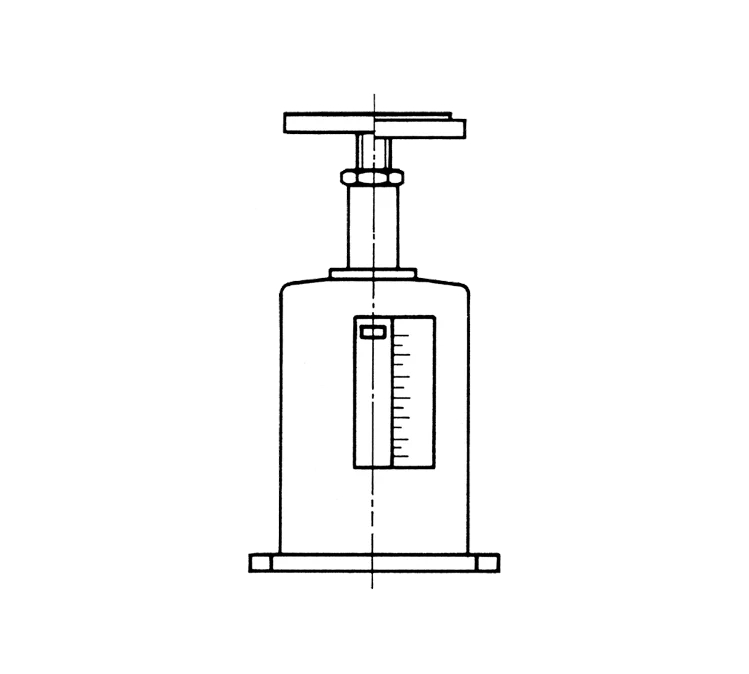

Apoyo de carga variable con placa de soporte, montado en la estructura de acero con una pl...

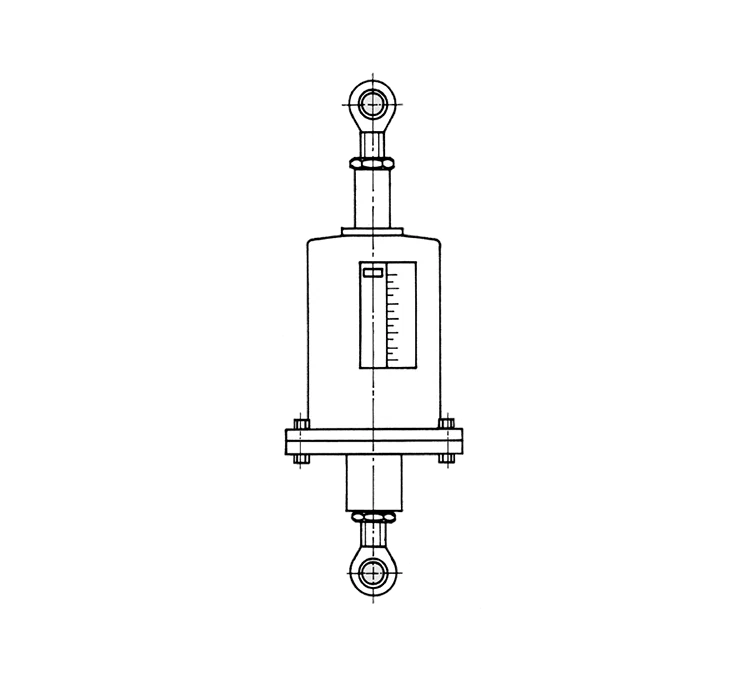

Apoyo de articulación elástico, pasa la carga sobre articulaciones en la estructura de sop...

Próximos pasos

Configurar un producto

Configure productos según sus propias necesidades de forma rápida y sencilla con nuestra herramienta FLEXPERTE.

Detalles:

  • Diseño de productos estándar
  • Preparación de fichas técnicas
  • Preparación de solicitudes

Download: versión del cliente FLEXPERTE

FLEXPERTE: el programa de diseño para toda la gama de productos del grupo Witzenmann con una división específica de funciones

  • Mangueras metálicas
  • para compensadores anclados
  • Fuelles metálicos
  • Cojinetes, soportes y apoyos
Además de las fórmulas de cálculo, también se almacenan datos de dibujo y dibujos CAD en 3D completos. El programa está provisto de interfaces PDS y PDMS, es versátil y tiene aplicación universal.
